MOC: Спирограф

[vladoniki]

Една любима играчка, сигурен съм не само на мен, от далечното минало - спирограф. Даже до ден днешен имам един, макар и вече в окаяно състояние:



Наскоро бях в Динамикум център в Пирмазенс. Там съвсем случайно видях един, макар и малък, спирограф, купих го веднага. След това изрових и този от детството ми (снимката по-горе)...
Намерих и Лего вариант на спирограф - ВРЪЗКА. Набързо го сглобих, открих слабите му места и веднага се заех да направя моя версия - по-голяма и с повече функции. Ето до къде стигнах!

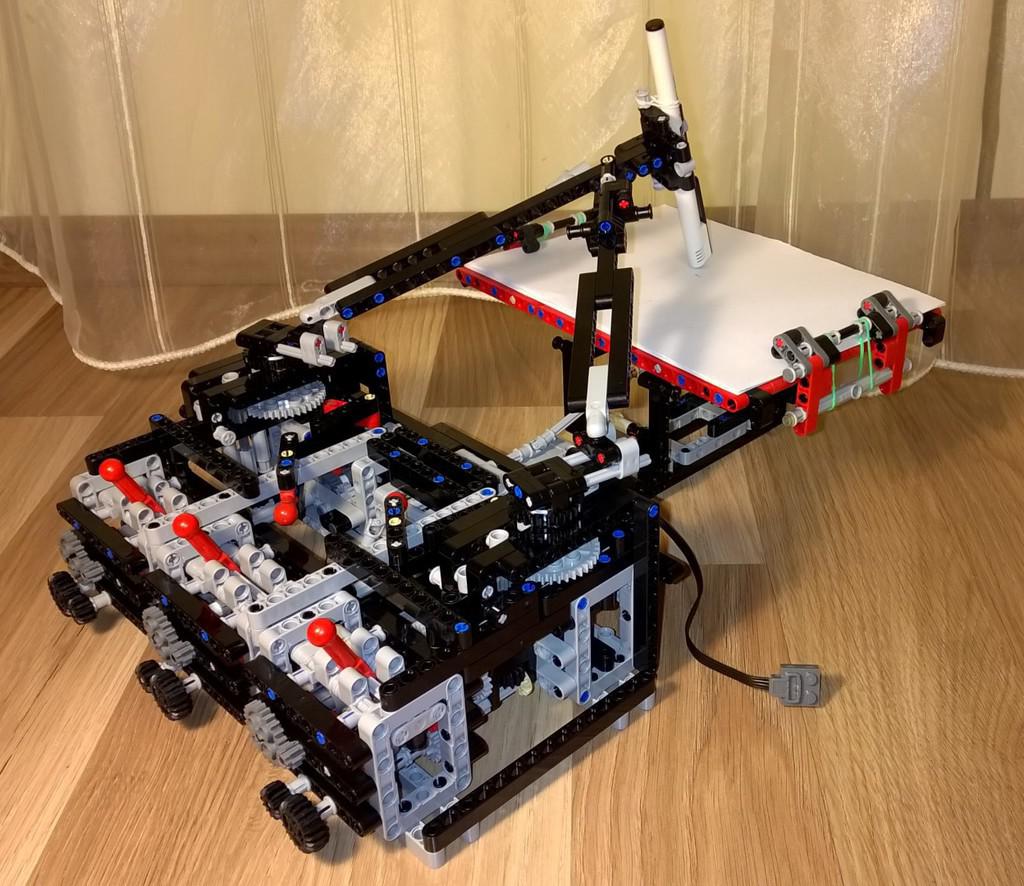

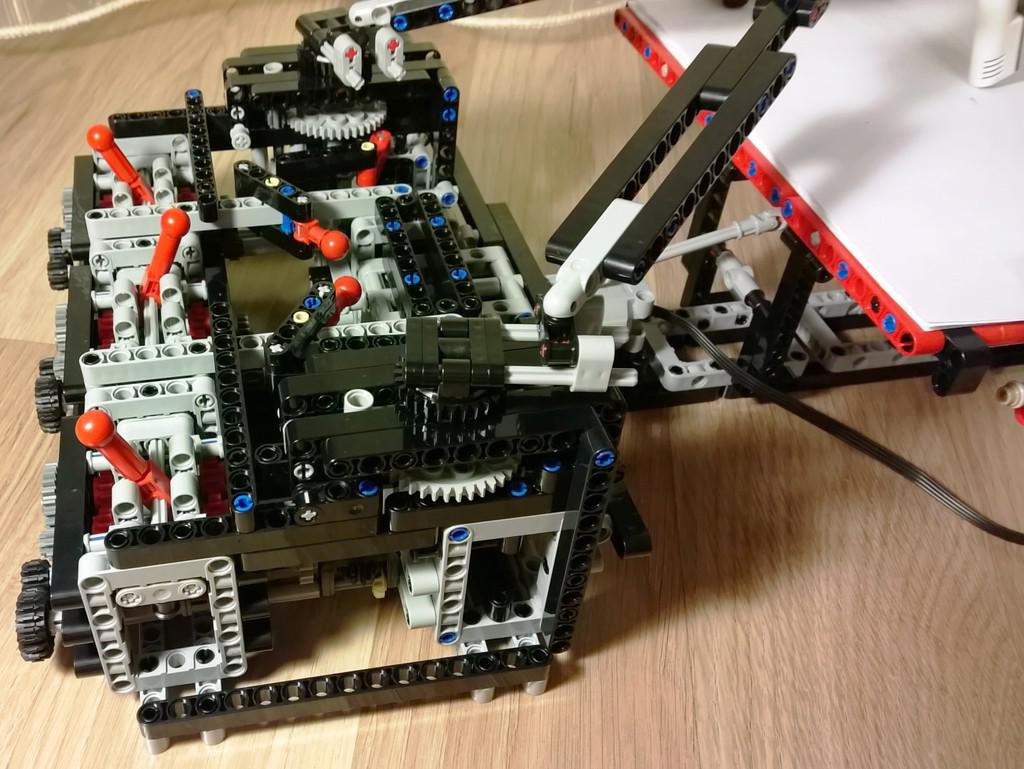

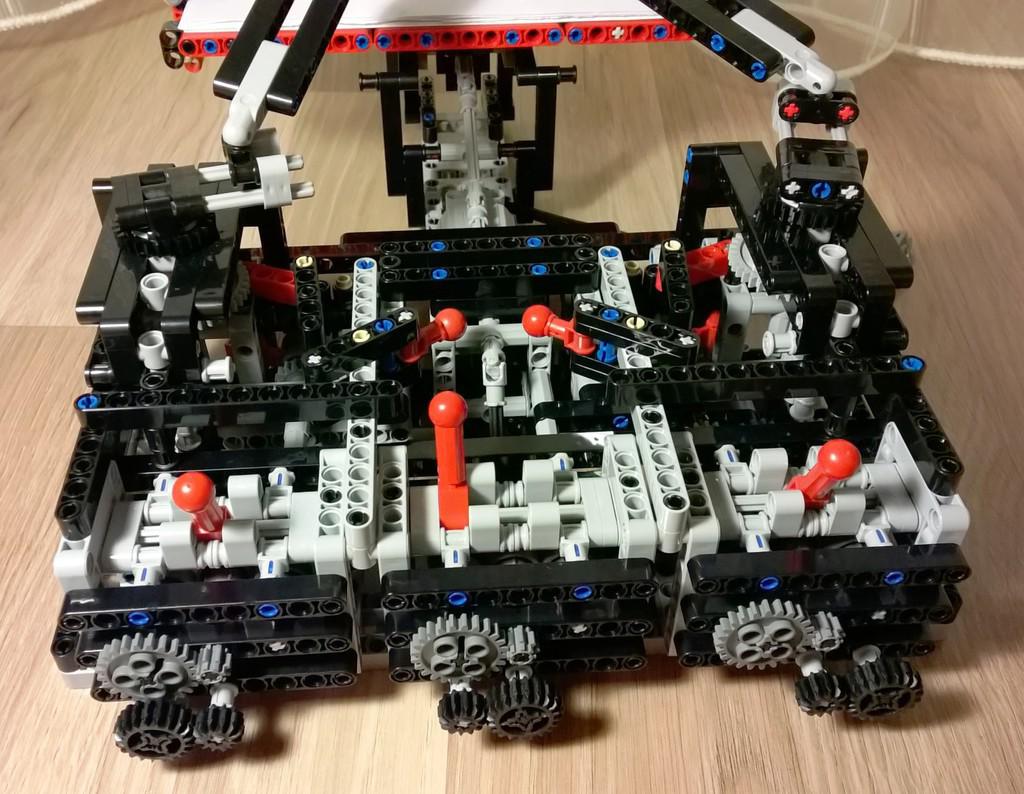

Моята версия а спирохрафа има 3 скоростни кутии, които регулират скоростта на 2-те рамена и на таблата. Освен това, 2-те рамена могат да променят посоката си на движение една спрямо друга.


Раменете могат лесно да променят дължината на радиуса си. Частите захванати за сивите оси могат да се местят по-близо или по-далеч от центъра на окръжността, която описват при движение. Така могат да се получат какви ли не причудливи форми на рисунката.

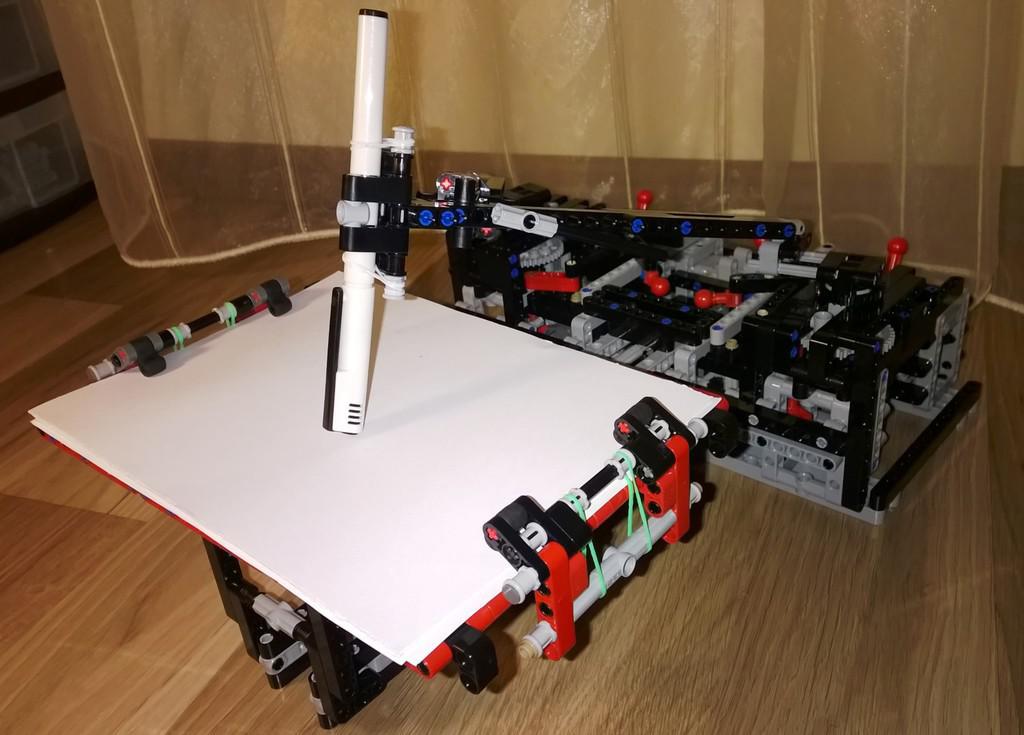

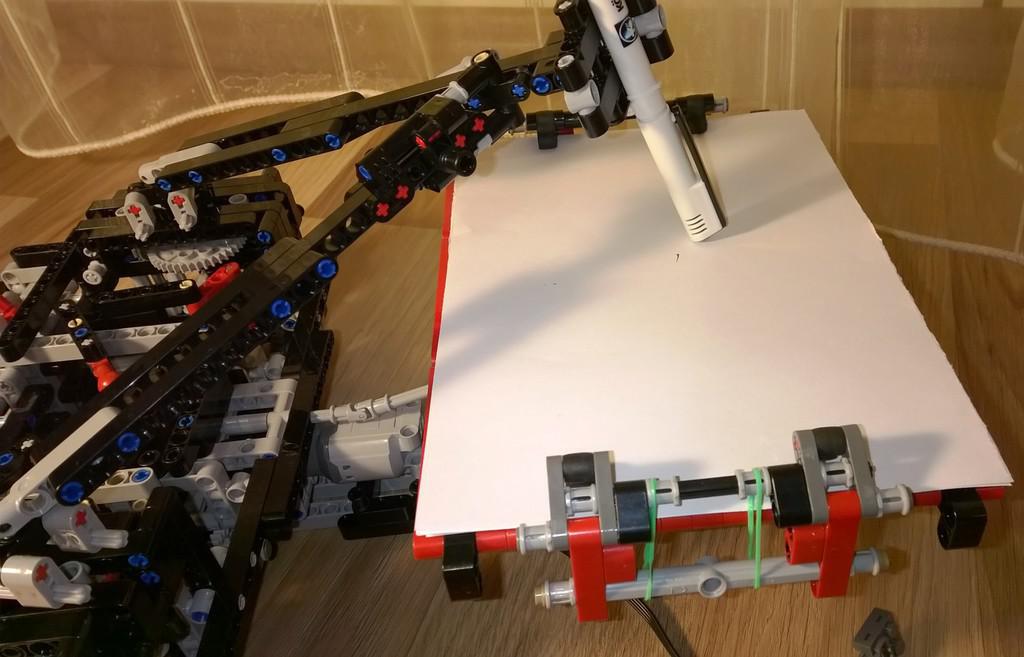

Листовете се закрепват благодарение на прост механизъм с ластичета (не са оригинални Лего, за съжаление нямам достатъчно налични оригинални). А точно в края на механизма съм използвал гумени тампони (45590 Technic, Axle Connector Double Flexible (Rubber)), които задържат хартията без да мърда.


Химикалката отново не е оригинална на Лего - нямам засега.

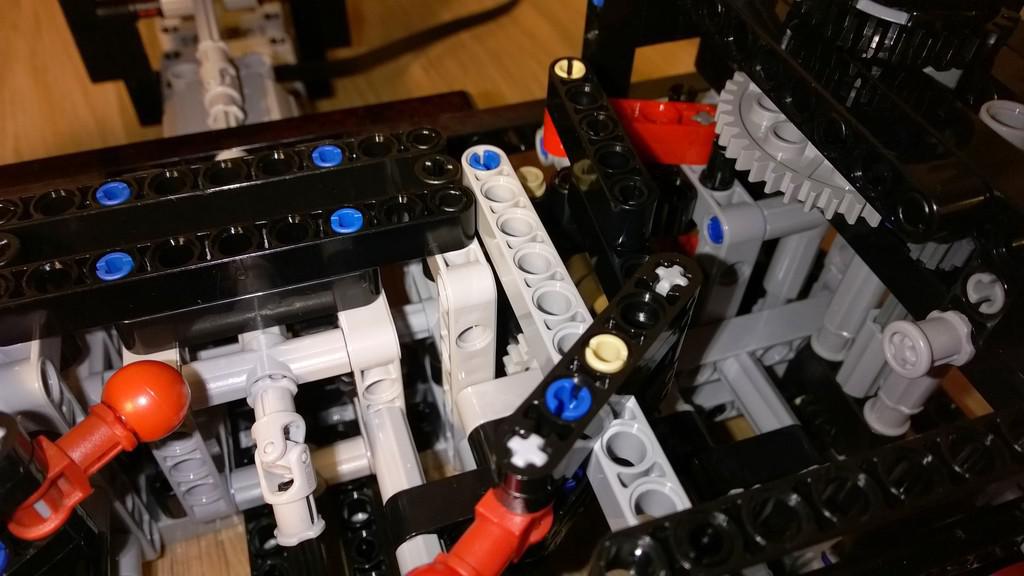

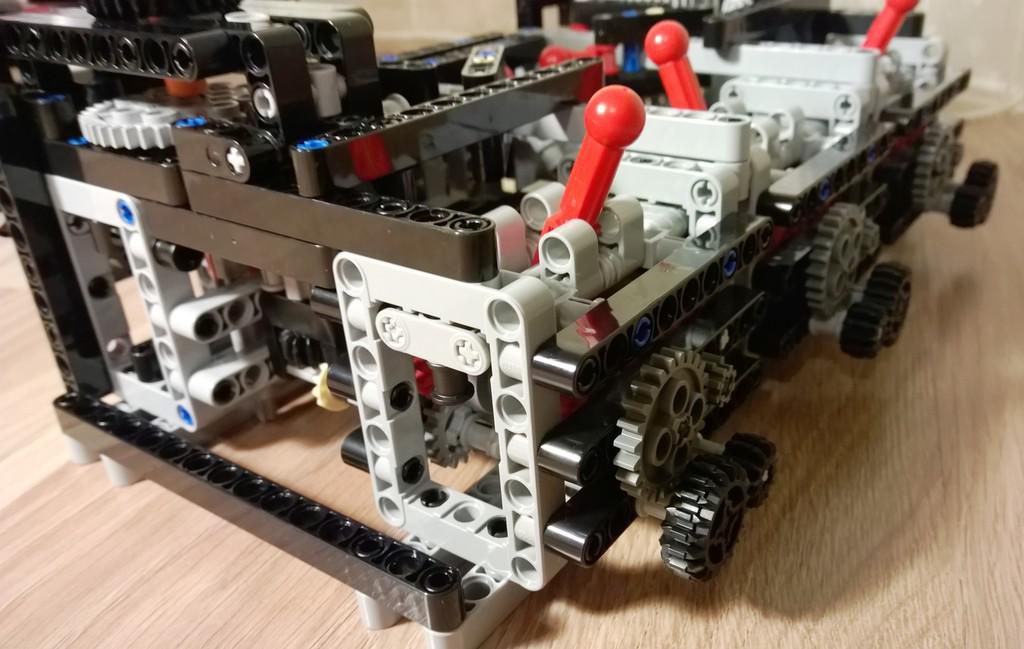

Това са лостовете, които променят посоката на въртене на раменете.

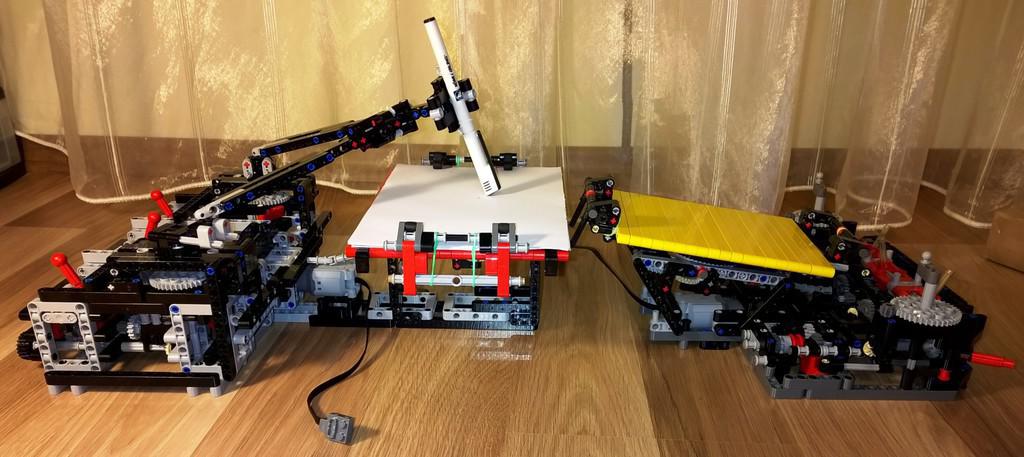

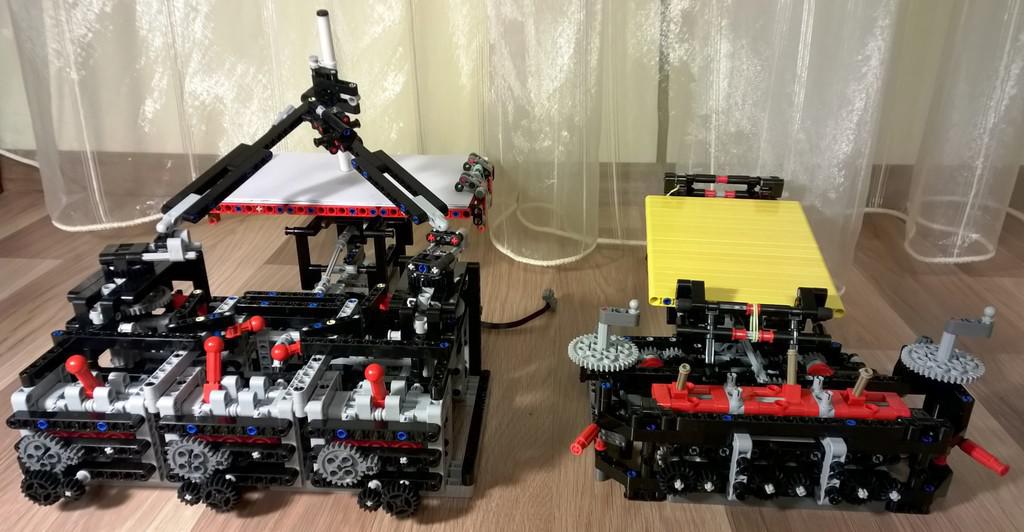

Това са и 2-те версии на спирографа, които успях да сглобя - отляво на снимката е моята, а вдясно - версията на PG52. Основните разлики:
- моят рисува на по-големи листи с размер А5, а другия - А6
- моят има много по-голям набор от скорости на въртене на раменете и дъската




Няколко графики, които успя да сътвори по време на тестовете:






Спирографът има достатъчно много настройки, посредством които може да изрисува над 14 000 различни графики.

Разбира се и най-интересната част - видео на спирографа в действие.
ВИДЕО

Надявам се да вие било интересно! Коментари, критика и идеи са добре дошли!

[vasilam]

Много интересно устройство. Вижда ми се много сложно с тези въртящи рамена и скоростни кутии.
